近日，美高梅mgm1888公司官网焊接研究所在“微观组织对不锈钢的钝化及点蚀行为影响的研究”方面取得最新进展。该所博士生雷晓维作为第一作者，在电化学领域权威期刊Electrochimica Acta上发表题为“Impact of Reversed Austenite on the Pitting Corrosion Behavior of Super 13Cr Martensitic Stainless Steel”的论文。Electrochimica Acta是国际电化学学会（ISE）会刊，2015年IF：4.504。

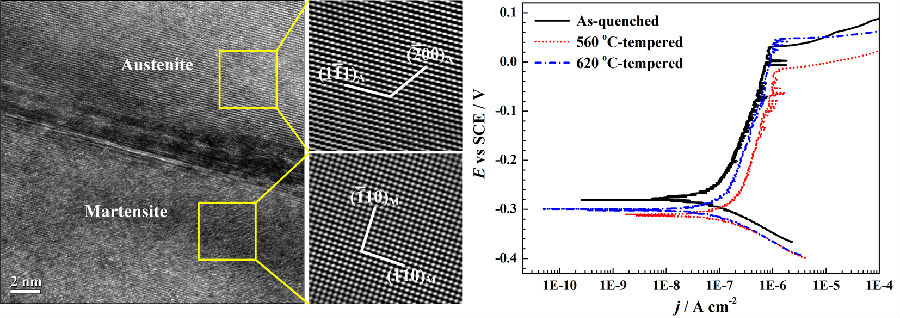

超级13Cr马氏体不锈钢由于具有力学性能好、耐蚀性能良好、成本低的优点，在石油工业有十分广泛的应用。工程应用的超级13Cr一般经回火处理获得马氏体+逆变奥氏体的组织。但是，逆变奥氏体对于马氏体不锈钢耐蚀性能的影响却未见报道。本研究以此为切入点，通过热处理获得含/不含逆变奥氏体的组织，通过高分辨透射电镜、电化学极化、电化学脉冲等手段，研究了超级13Cr微观组织中逆变奥氏体的形貌、马氏体/奥氏体界面处Cr、Ni、Mo等元素的分布，以及不同微观组织下超级13Cr的钝化及点蚀行为。结果发现，逆变奥氏体可以改善不锈钢内部碳化物析出所致的“贫铬”现象，从而提高了不锈钢的耐点蚀能力，对于马氏体不锈钢热加工工艺的优化具有较大的借鉴价值。

该工作是焊接所张建勋教授课题组和加州大学伯克利分校材料系Digby D. Macdonald教授合作的成果。通过引入Macdonald教授提出的钝化膜点缺陷模型（PDM），诠释了逆变奥氏体的存在对于钝化膜的点缺陷密度、物质传输等行为的影响机理，为该研究提供了基础理论支撑。

全文链接：http://www.sciencedirect.com/science/article/pii/S0013468616300998

供稿：焊接所
